Die Symbole der Seekarten verstehen
→ Seekarten-Symbole lesen und entschlüsseln
Das Verständnis der Seekarten-Symbole erfordert ein wenig Übung, bevor man in See sticht. Eine Seekarte lesen und die darin enthaltenen Symbole entschlüsseln zu können, erspart Ihnen viele Probleme bei der Navigation – selbst wenn heute immer mehr Elektronik an Bord vorhanden ist.
Um Ihnen das Verständnis zu erleichtern, liefert die Seekarte unverzichtbare Informationen wie die Wassertiefe, Hindernisse, Strömungen, Seezeichen und Risikozonen. Entsprechend den Normen der maritimen Signalisation erleichtert sie die Orientierung und das Auffinden auf See, indem sie wesentliche Daten zusammenführt.
Die berücksichtigen die Wetter- und Meeresbedingungen, insbesondere Gezeiten, Strömungen, den Seegang und potenzielle Gefahren auf Ihrer Route.
Die dargestellten Informationen und die Seekarten-Symbole, sei es Tiefen, Gefahren oder die Eigenschaften des Meeresbodens, sind weltweit standardisiert. In Frankreich sorgt der SHOM (Service Hydrographique et Océanographique de la Marine) für die Anpassung der französischen Karten an die internationalen Standards.
Es ist daher unerlässlich, Ihre Meeresumwelt sowie die Seekarten-Symbole gut zu verstehen, um Ihre Navigationen in aller Ruhe zu planen.
→ Verwendung von Seekarten: unsere wichtigsten Tipps
Um einezu lesen und die Symbole auf Seekarten zu verstehen, müssen Sie sich auf die Nomenklatur Ihrer Karte beziehen und die Informationen identifizieren, die Sie benötigen: die Farben der Tiefenzonen, die Zahlen bei den Lotungen und Höhen, die Buchstaben sowie die Symbole und Markierungen.
Das Beherrschen des Lesens der geografischen Koordinaten ermöglicht es Ihnen, eine Seekarte genauer zu lesen. Hier sind einige Schritte, die Sie befolgen sollten, bevor Sie mit der Entschlüsselung Ihrer Seekarte beginnen.
➡️ Symbole verstehen : lernen Sie die Symbole, bevor Sie segeln.
➡️ Windrose : verwenden Sie sie zur Orientierung.
➡️ Entfernungen berechnen : die Entfernungen auf Seekarten werden in Seemeilen angegeben, die etwas länger sind als Landmeilen.
➡️ Gezeiten und Strömungen : informieren Sie sich über Gezeiten und Strömungen, um Ihre Route sicher zu planen.
➡️ Aktualisierungen : überprüfen Sie, ob Ihre Karten aktuell sind, insbesondere vor der Abfahrt.
➡️ Kartenplotter : verwenden Sie einen Plotter oder eine GPS-App wie Savvy Navvy, um Ihre Position in Echtzeit zu verfolgen.
➡️Navigationstechniken : kombinieren Sie Karten, GPS und visuelle Beobachtungen für eine sichere Navigation.
→ Symbol der Seekarten: Farbcode und Markierungen
Seekarten verwenden einen Farbcode, um Tiefen anzuzeigen: Blau für tiefes Wasser und Farben wie Grün, Gelb und Braun für flache Bereiche. Landelemente erscheinen in Braun, während Wasserelemente in Blau oder Grün dargestellt werden. Gefahren für die Navigation, wie Felsen oder Wracks, sind in Schwarz oder Rot markiert.
Es ist entscheidend, die Legende zu konsultieren, um die Symbole der Seekarten gut zu verstehen, und die zusätzlichen Informationen (Tiefen, Gezeiten, Strömungen) zu nutzen, um sicher zu navigieren. Elektronische Systeme können das Lesen erleichtern, aber eine gedruckte Seekarte als Reserve bleibt unverzichtbar.
Um sich bei der Wahl Ihrer Seekarte zurechtzufinden, sei es eine im Norden, eine Bodenkarte des Meeres oder eine , wenn Sie eher im Süden segeln, berücksichtigen Sie die ausgeübte Aktivität und die Entfernung zur Küste in Seemeilen.

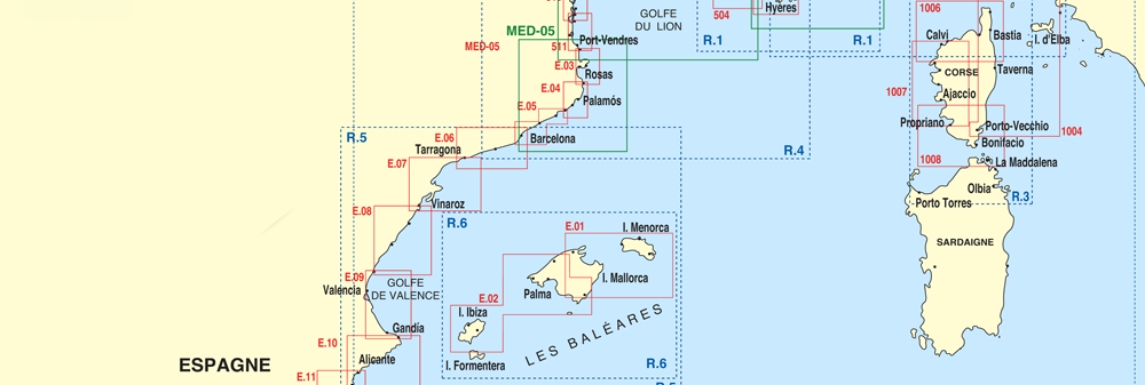

→ Die verschiedenen Arten von Papierseekarten
Es gibt 3 Arten von Navigationskarten:
▪️ Die gelben Karten (Maßstab 1/25000 bis 1/10000, Verwendung: Küstennavigation)
▪️ Die roten Karten (Maßstab: zwischen 1/60 000 und 1/40 000; Verwendung: Hochseefahrt; Entfernung zur Küste: 5 Meilen)
▪️ Die grünen Karten (Verwendung: Überfahrten; Maßstab: 1/1 100 000 bis 1/300 000; Entfernung zur Küste: 10 Meilen)
Auf einer Seekarte finden wir verschiedene Farben, die es ermöglichen, die unterschiedlichen Zonen zu unterscheiden.
▪️ Weiß : das sind Tiefwasserzonen, also Gewässer mit einer Tiefe von mehr als 10 Metern.
▪️ Blau : das sind Flachwasserzonen, also Gewässer mit einer Tiefe zwischen 0 und 10 Metern.
▪️ Grün : das ist die sogenannte "Gezeitenzone", also der Küstenstreifen, der bei Hochwasser überflutet, bei Niedrigwasser jedoch trocken fallen kann.
▪️ Bister (braun) : das ist einfach die Farbe, die das Festland darstellt.

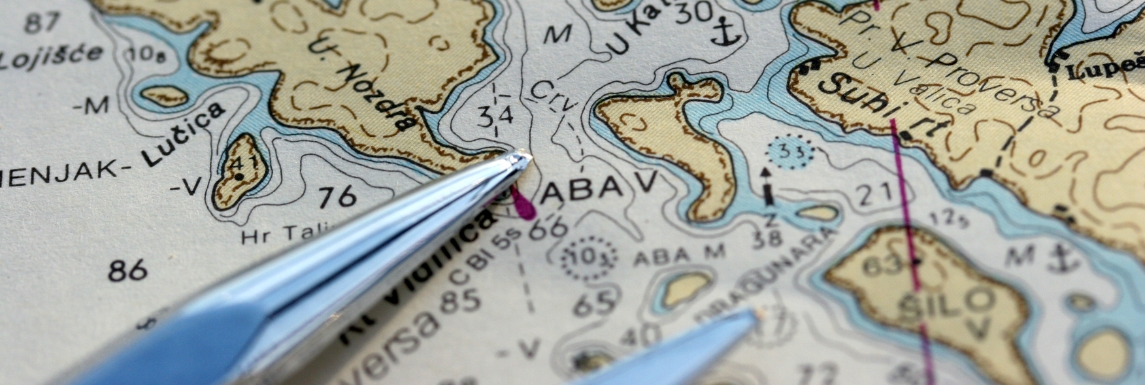

→ Die Symbole der Seekarten in Bildern
Die Symbole auf den zeigen die maritimen Merkmale und Gefahren an. Eine Seekartentiefe gibt die Wassertiefe an. Leuchttürme und Bojen markieren gefährliche Zonen.
Felsen, Untiefen oder das Wracksymbol auf der Seekarte, dargestellt durch Kreise oder ein "X", zeigen potenzielle Gefahren an. Kanäle werden durch eine Tiefenlinien auf der Seekarte angezeigt, und die Ankersymbole zeigen sichere Ankerplätze.
Die Seezeichen, die durch ihre Form, Farbe und Beleuchtung gekennzeichnet sind, markieren die Fahrwasser und Gefahren. Die Internationale Hydrographische Organisation (IHO) standardisiert diese Symbole für Seekarten, um eine sichere Navigation zu gewährleisten. Die Buchstaben unter den Markierungen gehören ebenfalls zu den Seekartensymbolen und geben die Farbe der Boje an:
▪️ B für Schwarz
▪️ W für Weiß
▪️ G für Grün
▪️ Y für Gelb
▪️ R für Rot

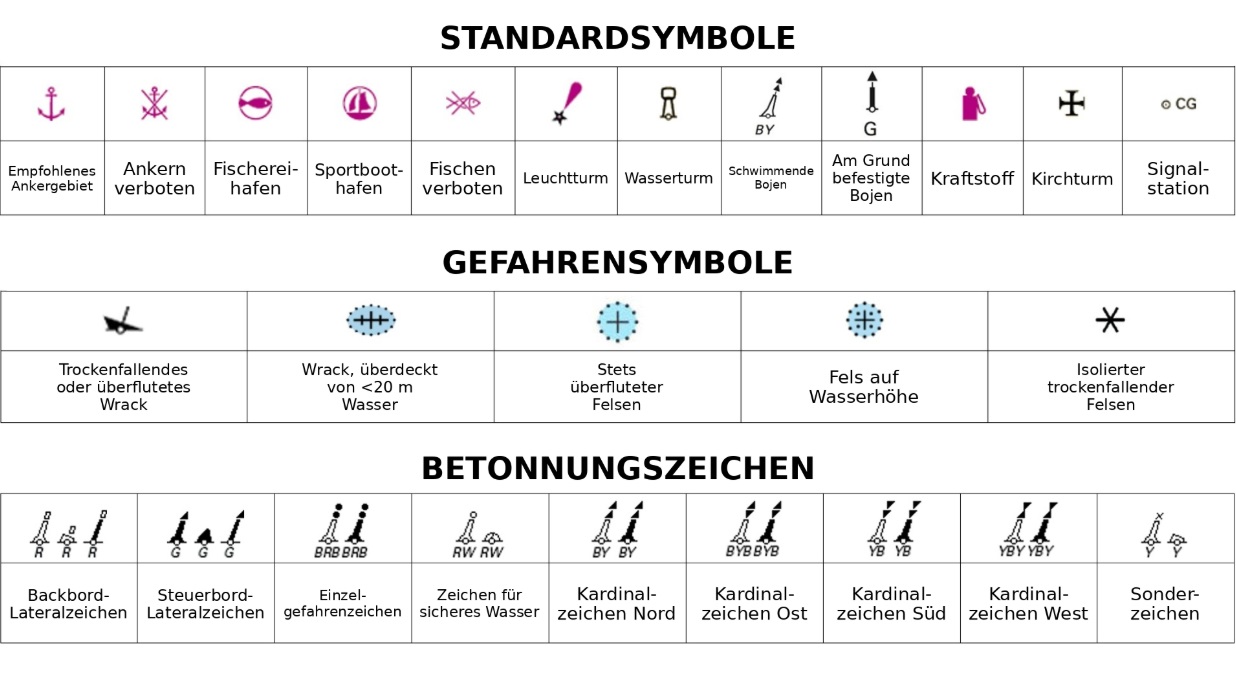

So können Sie alle folgenden Markierungssymbole wiederfinden:
Die wichtigsten Seekartensymbole lesen und entschlüsseln
Die kursiv geschriebenen Zahlen auf den Seekarten geben die minimale Wassertiefe an einem bestimmten Ort an, gemessen vom Nullniveau, das dem niedrigsten Wasserstand bei einem Koeffizienten von 120 entspricht. Die erste Zahl steht für Meter, die zweite für Dezimeter.
Beispiel: 23 bedeutet eine Tiefe von 2,3 Metern. Ist die Zahl unterstrichen, zeigt sie eine negative Lotung an, bei der der Boden bei Niedrigwasser hervorragt. Zahlen in Klammern weisen auf eine leichte Abweichung zwischen der tatsächlichen Position und der auf der Karte angegebenen Position hin, um eine Informationsüberlastung zu vermeiden.
Großbuchstaben auf den Karten geben die Bodenart an, mit Abkürzungen auf Englisch, wie S für Sand, M für Schlamm und R für Felsen. Kleinbuchstaben beschreiben, ebenfalls auf Englisch, die Qualität des Bodens, z. B. "f" für fein oder "h" für hart.
Diese Informationen sind für Navigatoren entscheidend, um die Tiefe und die Eigenschaften des Bodens zu verstehen, insbesondere für das Ankern oder die Navigation in seichten Gewässern.
→ Seekartensymbole: Der SHOM-Leitfaden

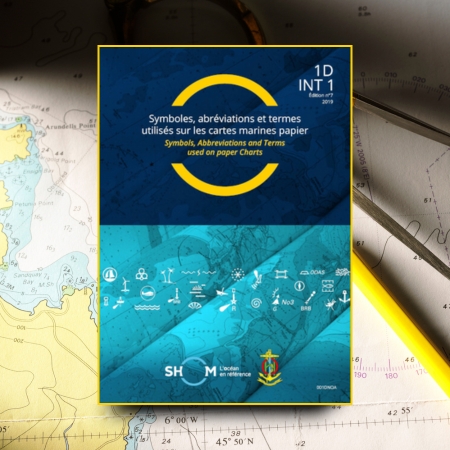

Möchten Sie alles über Seekartensymbole wissen? Das Werk 1D SHOM: Symbole, Abkürzungen und Begriffe der Seekarten ist ein unverzichtbarer Leitfaden, um die Elemente auf den vom SHOM herausgegebenen Seekarten zu verstehen.
Dieses 1D-Werk des SHOM fasst alle verwendeten Symbole, Begriffe und Abkürzungen zusammen und hilft Ihnen so, eine Seekarte zu lesen. Es wurde für den internationalen Gebrauch konzipiert; jeder Begriff ist auf Englisch und Französisch verfügbar, was ein einfaches Verständnis der Seekarten unabhängig vom geografischen Kontext ermöglicht.
Das Werk ist in mehrere thematische Abschnitte gegliedert: Allgemeines, Topographie, Hydrographie, Navigationshilfen und Dienstleistungen sowie ein alphabetisches Register für eine schnelle Orientierung.
→ Shom-Karte 9999: für die Hochseescheinprüfung

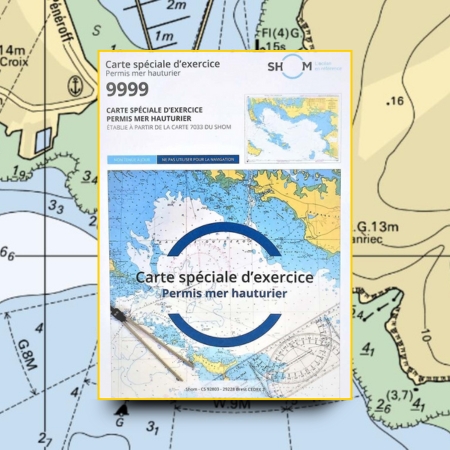

Sie bereiten sich darauf vor, den Bootsführerschein zu machen? Die Karte 9999 für den Hochseeschein ist eine Übungskarte, die speziell zur Vorbereitung auf die Hochseescheinprüfung entwickelt wurde.
Sie ermöglicht es den Kandidaten, sich mit den theoretischen und praktischen Prüfungen mithilfe eines Kompasses und eines Navigationslineals vertraut zu machen.
Es wird empfohlen, für die tatsächliche Navigation eine SHOM-Karte 7033 zu verwenden. Für die Prüfung ist jedoch eine leere Karte erforderlich, daher wird empfohlen, zwei Karten zu erwerben: eine zum Üben und eine für die Abschlussprüfung.
Wenn Sie sich auf den Hochseeschein vorbereiten, stellen Sie sicher, dass Sie diehaben – ein offizielles Werkzeug, das für die Navigation auf hoher See über 6 Meilen von einem sicheren Hafen erforderlich ist.
Sie ermöglicht es, Positionen zu markieren, Entfernungen zu messen und Routen mit Werkzeugen wie Kompass und Navigationslineal zu planen. Sie kann zu Hause oder in einer Segelschule verwendet werden, um die Prüfungsübungen zu trainieren.
→ Wie orientiert man sich mit den Symbolen auf Seekarten?
Um sich auf See gut zu orientieren, ist es entscheidend, die grundlegenden Markierungen einer zu lesen, wie Maßstab, Breiten- und Längengrad. So können Sie Ihre Umgebung auf See genau interpretieren und sicher navigieren.
➡️ Der Maßstab
Der Maßstab einer Karte befindet sich in der Regel unten rechts oder unten links auf der Karte. Er entspricht dem Reduktionsfaktor der Karte im Vergleich zur Realität. Bei einem Maßstab von 1/25.000 (auch 1:25.000) entspricht 1 Zentimeter auf der Karte 25.000 Zentimetern in der Realität, also 250 Metern.
➡️ Länge und Breite
Geografische Koordinaten werden in Länge (G) und Breite (B) im DMS-System (Grad, Minuten, Sekunden) angegeben. Ein Grad enthält 60 Minuten, eine Minute 60 Sekunden, wobei 1 Minute 1 Seemeile (1,852 km) entspricht.
▪️ Länge: Wird durch die vertikalen Linien (Meridiane) dargestellt. Östlich von Greenwich (0°) wird X°O, westlich X°W angegeben.
▪️ Breite: Wird durch die horizontalen Linien (Parallelkreise) dargestellt. Nördlich des Äquators wird X°N, südlich X°S angegeben.
Beispiel : Ein Punkt mit einer Länge von 45°46'24,6"N und einer Breite von 4°47'51,7"O wird wie folgt gelesen: 45 Grad, 46 Minuten, 24 Sekunden, 6 Zehntel Nord, 4 Grad, 47 Minuten, 51 Sekunden, 7 Zehntel Ost.
