Comprendere i simboli dei carta nautica
→ Saper leggere e decifrare i simboli delle carte nautiche
La comprensione dei simboli delle carte nautiche richiede un po' di pratica prima di salpare. Saper leggere una carta nautica e decifrare i simboli in essa contenuti vi risparmierà molti problemi durante la navigazione, anche se oggi l'elettronica è sempre più presente a bordo.
Per aiutarvi a capire come stanno le cose, una carta nautica fornisce informazioni essenziali come la profondità dell'acqua, gli ostacoli, le correnti, i fari e le zone di pericolo. Nel rispetto delle norme di segnalazione marittima, essa facilita l' orientamento in mare, riunendo i dati essenziali.
Le tengono conto delle condizioni meteorologiche e oceaniche, comprese le maree, le correnti, lo stato del mare e i potenziali pericoli sulla rotta.
Le informazioni rappresentate e i simboli utilizzati sulle carte nautiche, tra cui profondità, pericoli e caratteristiche del fondale, sono standardizzati a livello mondiale. In Francia, il SHOM (Service Hydrographique et Océanographique de la Marine) assicura che le carte nautiche francesi siano allineate agli standard internazionali.
È quindi essenziale conoscere bene l'ambiente marino e i simboli delle carte nautiche per poter pianificare le proprie navigazioni in tutta tranquillità.
→ Usare le carte nautiche: i nostri consigli essenziali
Per leggere un e comprendere i simboli delle carte nautiche, è necessario fare riferimento alla nomenclatura della carta e identificare le informazioni necessarie: i colori delle zone di profondità, i numeri degli scandagli e dei livelli, le lettere, i simboli e i segni.
Ecco alcuni passaggi da seguire prima di iniziare a decifrare la vostra carta .
➡️ Capire i simboli Imparate i simboli prima di iniziare a navigare.
➡️ Rosa dei venti Usatela per orientarvi.
➡️ Calcolo delle distanze Le distanze sulle carte nautiche sono indicate in miglia nautiche, che sono leggermente più lunghe delle miglia terrestri.
➡️ Maree e correnti Maree e correnti: consultate le informazioni sulle maree e sulle correnti per pianificare la vostra rotta in modo sicuro.
➡️ Aggiornamenti Controllate che le vostre mappe siano aggiornate, soprattutto prima di partire.
➡️ Plotter cartografico Utilizzate un chartplotter o un'applicazione GPS, come Savvy Navvy, per monitorare la vostra posizione in tempo reale.
➡️ Tecniche di navigazione Combinate mappe, GPS e osservazioni visive per una navigazione sicura.
→ Simboli delle carte nautiche: codice colore e marcature
Le carte nautiche utilizzano un codice colore per indicare le profondità : il blu per le acque profonde e colori come il verde, il giallo e il marrone per le aree poco profonde. Le caratteristiche della terra appaiono in marrone, mentre quelle dell'acqua in blu o verde. I pericoli per la navigazione, come scogli o relitti, sono indicati in nero o rosso.
È fondamentale consultare la legenda per comprendere appieno i simboli delle carte nautiche e utilizzare le informazioni aggiuntive (profondità, maree, correnti) per navigare in sicurezza. I sistemi elettronici possono semplificare la lettura, ma una carta nautica cartacea di emergenza è ancora essenziale.
Per aiutarvi a scegliere la vostra carta nautica, che si tratti di un catalogo di tipo "Magento", di un catalogo di tipo "Categoria" o di un catalogo di tipo , una mappa dei fondali marini o un , se state navigando più a sud, tenete conto dell'attività che state svolgendo e della distanza dalla costa in miglia.

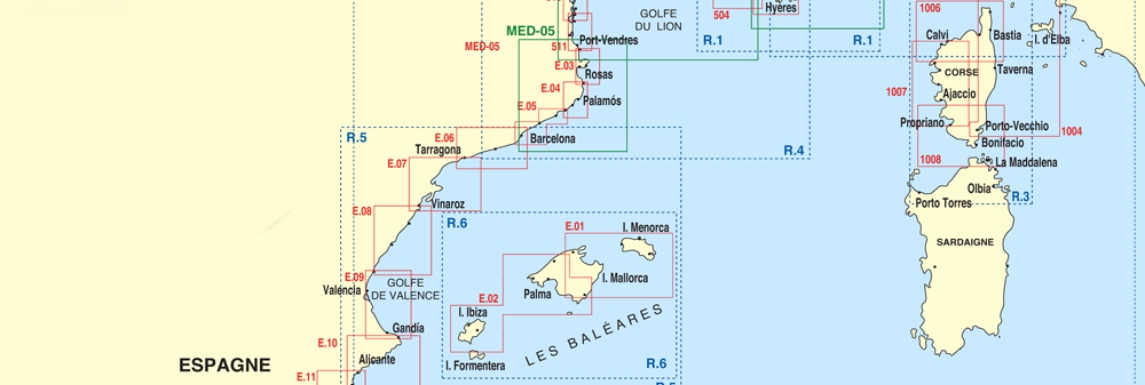

→ I diversi tipi di carte nautiche cartacee
Esistono 3 tipi di carte nautiche:
▪️ Carte gialle (scala da 1/25000 a 1/10000; uso: navigazione costiera)
▪️ Carte rosse (scala: tra 1/60.000 e 1/40.000; uso: navigazione d'altura; distanza dalla costa: 5 miglia)
▪️ Carte verdi (uso: traversate; scala: da 1:1.100.000 a 1:300.000; distanza dalla costa: 10 miglia)
Su una carta nautica si utilizzano colori diversi per distinguere le diverse aree.
▪️ Bianco: si tratta di aree di acque profonde, cioè di acque profonde più di 10 metri.
▪️ Blu: sono le aree di acque poco profonde, cioè quelle con profondità compresa tra 0 e 10 metri.
▪️ Verde: è l'area nota come "battigia", cioè la striscia di costa che è sommersa durante l'alta marea, ma che può emergere con la bassa marea.
▪️ Bistre (marrone): è semplicemente il colore che rappresenta la terraferma.

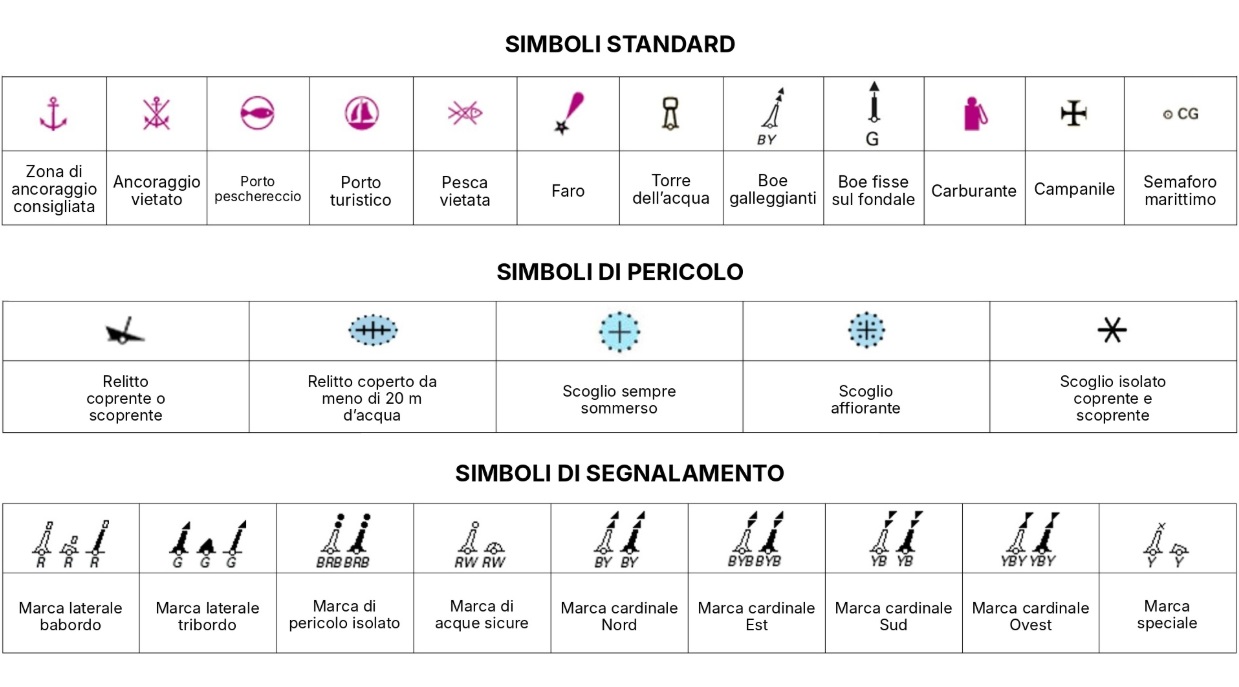

→ I simboli delle carte nautiche in immagini
I simboli sulle rappresentano caratteristiche e pericoli marini. La sonda di una carta nautica indica la profondità dell'acqua. I fari e i segnalatori indicano le aree pericolose.
Rocce, banchi o il simbolo del relitto cartografato, rappresentato da cerchi o da una "X", segnalano potenziali pericoli. I canali sono indicati da una linea di scandaglio cartografata e i simboli delle ancore mostrano aree sicure per gettare l'ancora.
Le boe di navigazione, identificate da forma, colore e illuminazione, segnalano i canali e i pericoli. L'Organizzazione Idrografica Internazionale (IHO) standardizza questi simboli cartografici per garantire una navigazione sicura. Anche le lettere sotto la boa fanno parte dei simboli cartografici e indicano i colori della boa:
▪️ B per Nero
▪️ W per Bianco
▪️ G per Verde
▪️ Y per Giallo
▪️ R per Rosso
Tutti i seguenti simboli dei marcatori sono disponibili qui:
Come leggere e decifrare i principali simboli delle carte nautiche
Le cifre in corsivo sulle carte di navigazione indicano la profondità minima dell'acqua in un determinato punto, misurata a partire dal livello 0 corrispondente alla marea più bassa per un coefficiente di 120. Il primo numero rappresenta i metri e il secondo i decimetri. Il primo numero rappresenta i metri e il secondo i decimetri.
Esempio: 23 significa una profondità di 2,3 metri. Se la cifra è sottolineata, indica una profondità negativa, in cui il fondale sale sopra la superficie durante la bassa marea. I numeri tra parentesi indicano un leggero scostamento tra la posizione reale e quella indicata sulla carta per evitare un sovraccarico di informazioni.
Le lettere maiuscole sulle carte indicano la natura del fondale , con abbreviazioni in inglese, come S per sabbia, M per fango e R per roccia. Quando sono minuscole, queste lettere descrivono la qualità del fondale, con "f" per fine o "h" per duro, ad esempio.
Queste informazioni sono essenziali per i navigatori per capire la profondità e le caratteristiche del fondale, particolarmente utili per l'ancoraggio o la navigazione in aree poco profonde.
→ Simboli dei grafici: la guida SHOM
Volete sapere tutto quello che c'è da sapere sui simboli delle carte nautiche? 1D SHOM: simboli, abbreviazioni e termini delle carte nautiche è una guida essenziale per comprendere gli elementi presenti sulle carte pubblicate da SHOM.
Questo libro 1D SHOM raccoglie tutti i simboli, i termini e le abbreviazioni utilizzati per aiutare a leggere una carta nautica. Progettato per essere accessibile a livello internazionale, ogni termine è disponibile in inglese e in francese, per facilitare la comprensione delle carte nautiche, indipendentemente dal loro contesto geografico.
Il libro è suddiviso in sezioni tematiche: Generale, Topografia, Idrografia, Aiuti alla navigazione e Servizi, oltre a un Indice alfabetico per una rapida consultazione.
→ Scheda Shom 9999: per l'esame di brevetto nautico d'altezza
Vi state preparando a sostenere l'esame per la patente nautica? La Scheda 9999 per la patente nautica d'altura è una scheda pratica appositamente studiata per preparare l'esame per la patente nautica d'altura.
Consente ai candidati di esercitare le proprie competenze teoriche e pratiche utilizzando una bussola e un righello di navigazione.
Per una navigazione corretta è consigliabile utilizzare la carta SHOM 7033. Per l'esame è necessaria una carta bianca, per cui si consiglia di acquistarne due: una per la pratica e l'altra per la prova finale.
Se vi state preparando a prendere la patente nautica d'altura, vi servirà la cartaLa carta Shom è uno strumento ufficiale per navigare in alto mare oltre le 6 miglia da un rifugio.
Permette di identificare le posizioni, misurare le distanze e pianificare le rotte utilizzando strumenti come la bussola e il righello. Può essere utilizzata a casa o in una scuola di navigazione per esercitarsi in vista dell'esame.
→ Come orientarsi con i simboli delle carte nautiche?
Per orientarsi in mare, è fondamentale saper leggere i punti di riferimento fondamentali di una , come scala, latitudine e longitudine. In questo modo è possibile interpretare con precisione l'ambiente in cui ci si trova in mare e navigare in tutta sicurezza.
➡️ La scala
La scala di una mappa si trova solitamente in basso a destra o in basso a sinistra. Corrisponde al fattore di riduzione della mappa rispetto alla realtà. Ad esempio, per una scala di 1/25.000 (nota anche come 1:25.000), 1 centimetro sulla mappa corrisponde a 25.000 centimetri nel mondo reale, ovvero 250 metri.
➡️ Longitudine e latitudine
Le coordinate geografiche sono espresse in longitudine (G) e latitudine (L) nel sistema DMS (gradi, minuti, secondi). 1 grado comprende 60 minuti e 1 minuto 60 secondi, con 1 minuto equivalente a 1 miglio nautico (1,852 km).
▪️ Longitudine: rappresentata da linee verticali (meridiani). A est di Greenwich (0°), si legge X°E e a ovest X°W.
▪️ Latitudine: rappresentata da linee orizzontali (paralleli). A nord dell'equatore, X°N, e a sud, X°S.
Esempio: un punto con una longitudine di 45°46'24.6 "N e una latitudine di 4°47'51.7 "E si legge: 45 gradi, 46 minuti, 24 secondi, 6 decimi Nord, 4 gradi, 47 minuti, 51 secondi, 7 decimi Est.
→ Leggere una carta nautica: i consigli di Nautisports
Alla Nautisports, se sfogliate la nostra gammae desiderate trovare una vasta gamma di carte nautiche, abbiamo quello che fa per voi: carte Navicarte, carte dei fondali marini. Potrete trovare la carta nautica che soddisfa le vostre esigenze di navigazione.
Infine, a causa della struttura delle carte nautiche cartacee, la custodia in plastica è un accessorio impermeabile indispensabile per proteggere la carta nautica e la carta SHOM dagli spruzzi d'acqua.
Potete trovare tutti i dettagli, le aree coperte, il materiale e le dimensioni di una carta nautica consultando la sua scheda prodotto, che contiene tutte queste informazioni essenziali.
