Compreender os símbolos das cartas náuticas
→ Saber ler e decifrar os símbolos das cartas náuticas
Compreender os símbolos das cartas náuticas exige um pouco de prática antes de ir para o mar. Saber ler uma carta náutica e interpretar os símbolos que ela contém evitará muitos problemas durante a navegação, mesmo que a eletrónica esteja cada vez mais presente a bordo hoje em dia.
Para ajudá-lo a compreender melhor, a carta náutica oferece informações indispensáveis, como a profundidade das águas, os obstáculos, as correntes, as balizas e as zonas de risco. De acordo com as normas de sinalização marítima, ela facilita a orientação e o posicionamento no mar, reunindo dados essenciais.
As levam em consideração as condições meteorológicas e oceânicas, nomeadamente as marés, as correntes, o estado do mar e os perigos potenciais ao longo da sua rota.
As informações representadas e os símbolos das cartas náuticas, quer se trate das profundidades, dos perigos ou das características dos fundos marinhos, são normalizadas em escala mundial. Em França, é o SHOM (Serviço Hidrográfico e Oceanográfico da Marinha) que garante o alinhamento das cartas francesas com os padrões internacionais.
É, portanto, essencial compreender bem o seu ambiente marinho, bem como os símbolos das cartas náuticas, a fim de planear as suas navegações com total tranquilidade.
→ Uso das cartas náuticas: nossos conselhos essenciais
Para ler umae compreender os símbolos das cartas náuticas, é preciso consultar a nomenclatura da sua carta e identificar as informações de que você precisa: as cores das zonas de profundidade, os números das sondagens e níveis, as letras e os símbolos e balizamentos.
Dominar a leitura das coordenadas geográficas lhe permitirá ler uma carta náutica com mais precisão. Aqui estão algumas etapas a seguir antes de começar a decifrar sua carta náutica.
➡️ Compreender os símbolos: aprenda os símbolos antes de navegar.
➡️ Rosa dos ventos: use-a para se orientar.
➡️ Calcular as distâncias: as distâncias nas cartas náuticas são em milhas náuticas, ligeiramente mais longas que as milhas terrestres.
➡️ Marés e correntes: consulte as informações sobre marés e correntes para planejar sua rota com segurança.
➡️ Atualizações: verifique se suas cartas estão atualizadas, especialmente antes de partir.
➡️ Plotador de cartas: use um plotador ou um aplicativo GPS, como o Savvy Navvy, para acompanhar sua posição em tempo real.
➡️Técnicas de navegação: combine cartas, GPS e observações visuais para uma navegação segura.
→ Símbolo dos mapas marítimos: código de cores e sinalização
Os mapas marítimos usam um código de cores para indicar as profundidades : azul para águas profundas, e cores como verde, amarelo e marrom para áreas rasas. Os elementos terrestres aparecem em marrom, enquanto os elementos aquáticos estão em azul ou verde. Os perigos para a navegação, como rochas ou naufrágios, estão em preto ou vermelho.
É crucial consultar a legenda para compreender bem os símbolos dos mapas marítimos e usar as informações adicionais (profundidades, marés, correntes) para navegar com segurança. Os sistemas eletrônicos podem simplificar a leitura, mas um mapa marítimo em papel de reserva continua sendo indispensável.
Para se orientar na escolha do seu mapa marítimo, seja ele uma norte, um mapa do fundo do mar ou uma , se você navega mais no Sul, leve em consideração a atividade praticada e a distância em relação à costa em milhas.
→ Os diferentes tipos de cartas náuticas em papel
Existem 3 tipos de cartas de navegação:
▪️ As cartas amarelas (escala 1/25000 a 1/10000, uso: navegação costeira)
▪️ As cartas vermelhas (escala: entre 1/60 000 e 1/40 000; uso: navegação oceânica; distância em relação à costa: 5 milhas)
▪️ As cartas verdes (uso: travessias; escalas: 1/1 100 000 a 1/300 000; distância em relação à costa: 10 milhas)
Em uma carta náutica, encontramos diferentes cores que permitem distinguir as diferentes zonas.
▪️ Branco : são as áreas de águas profundas, ou seja, águas com mais de 10 metros de profundidade.
▪️ Azul : são áreas de águas rasas, ou seja, águas com profundidade entre 0 e 10 metros.
▪️ Verde : é a área chamada « estran », ou seja, a faixa costeira que fica submersa na maré alta, mas que pode emergir na maré baixa.
▪️ Castanho (marrom) : é simplesmente a cor que representa a terra firme.
→ Os símbolos das cartas náuticas em imagens
Os símbolos nas representam as características e perigos marítimos. Uma sonda de carta náutica indica a profundidade da água. Os faróis e balizas sinalizam as áreas perigosas.
As rochas, baixos-fundos ou o símbolo de naufrágio na carta náutica, representados por círculos ou um "X", marcam os perigos potenciais. Os canais são indicados por uma linha de sonda na carta náutica e os símbolos de ancoragem mostram as áreas seguras para lançar a âncora.
As boias de navegação, identificadas pela sua forma, cor e iluminação, marcam os canais e perigos. A Organização Hidrográfica Internacional (OHI) padroniza estes símbolos para cartas náuticas para garantir uma navegação segura. As letras abaixo da sinalização também fazem parte dos símbolos das cartas náuticas e indicam as cores da boia:
▪️ B para Preto
▪️ W para Branco
▪️ G para Verde
▪️ Y para Amarelo
▪️ R para Vermelho

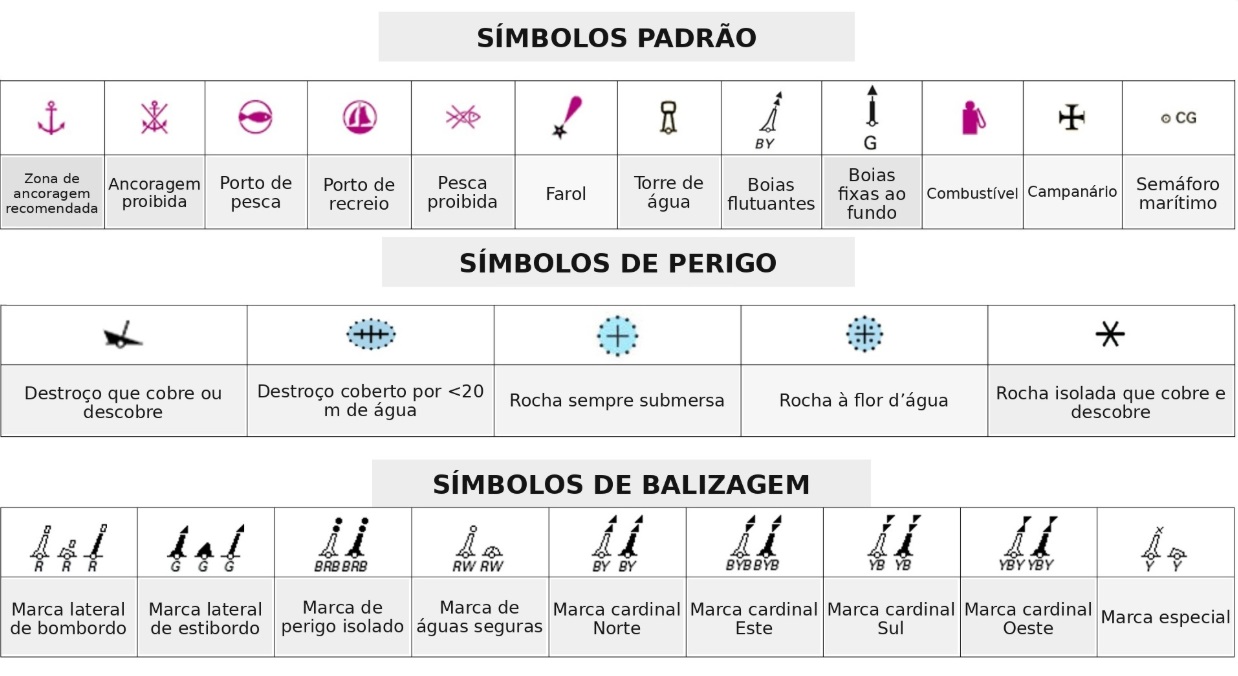

Assim, você poderá identificar todos os seguintes símbolos de sinalização:
Saber ler e decifrar os principais símbolos em cartas náuticas
Os números em itálico nas cartas de navegação indicam a profundidade mínima da água em um determinado ponto, medida a partir do nível 0 correspondente à maré mais baixa para um coeficiente de 120. O primeiro número representa os metros, e o segundo os decímetros.
Exemplo : 23 significa 2,3 metros de profundidade. Se o número estiver sublinhado, indica uma sonda negativa, onde o fundo se eleva na maré baixa. Os números entre parênteses indicam um pequeno desvio entre a posição real e a indicada na carta para evitar sobrecarga de informações.
As letras maiúsculas nas cartas indicam a natureza do fundo marinho com abreviações em inglês, como S para areia, M para lama, e R para rochas. Quando estão em minúsculas, essas letras descrevem, também em inglês, a qualidade do fundo, por exemplo "f" para fino ou "h" para duro.
Essas informações são essenciais para os navegadores para compreender a profundidade e as características do fundo, úteis principalmente para ancoragem ou navegação em áreas de pouca profundidade.
→ Símbolos de cartas náuticas: o guia SHOM
Deseja conhecer todos os símbolos de cartas náuticas? A obra 1D SHOM: Símbolos, abreviaturas e termos de cartas náuticas é um guia essencial para compreender os elementos presentes nas cartas náuticas publicadas pelo SHOM.
Esta obra 1D do SHOM reúne todos os símbolos, termos e abreviaturas utilizados, ajudando assim a ler uma carta náutica. Concebida para ser acessível internacionalmente, cada termo está disponível em inglês e francês, permitindo uma compreensão fácil das cartas náuticas, independentemente do contexto geográfico.
Esta obra está estruturada em várias seções temáticas: Geral, Topografia, Hidrografia, Auxílios à navegação e serviços, e, finalmente, um Índice Alfabético para localização rápida.
→ Carta Shom 9999: para o exame da licença de navegação costeira
Você está se preparando para tirar a licença de barco? A carta 9999 licença costeira é uma carta de exercício especialmente concebida para preparar o exame da licença de navegação costeira.
Ela permite aos candidatos praticar os testes teóricos e práticos usando um compasso e uma régua de navegação.
É recomendado usar uma carta SHOM 7033 para navegação real. Para o exame, uma carta em branco é exigida, daí a recomendação de adquirir duas: uma para treinar e outra para a prova final.
Se você está se preparando para tirar a licença de navegação costeira, tenha em mãos a, uma ferramenta oficial necessária para navegar em alto mar além de 6 milhas de um abrigo.
Ela permite marcar posições, medir distâncias, e planejar rotas usando ferramentas como compasso e régua de navegação. Pode ser usada em casa ou em escolas de navegação para treinar os exercícios do exame.
→ Como se orientar com os símbolos dos mapas náuticos?
Para se orientar bem no mar, é crucial saber ler os pontos de referência fundamentais de um(a) , como a escala, a latitude e a longitude. Assim, você poderá interpretar com precisão seu ambiente no mar e navegar com segurança.
➡️ A escala
A escala de um mapa geralmente está localizada no canto inferior direito ou esquerdo do mapa. Ela corresponde ao fator de redução do mapa em relação à realidade. Assim, para uma escala de 1/25.000 (também escrita 1:25.000), 1 centímetro no mapa corresponderá a 25.000 centímetros na realidade, ou seja, 250 metros.
➡️ Longitude e latitude
As coordenadas geográficas são expressas em longitude (G) e latitude (L) no sistema DMS (graus, minutos, segundos). Um grau compreende 60 minutos, e um minuto 60 segundos, com 1 minuto equivalendo a 1 milha náutica (1,852 km).
▪️ Longitude : Representada pelas linhas verticais (meridianos). A leste de Greenwich (0°), escreve-se X°E, e a oeste, X°W.
▪️ Latitude : Representada pelas linhas horizontais (paralelos). Ao norte do equador, escreve-se X°N, e ao sul, X°S.
Exemplo : Um ponto com longitude de 45°46'24,6"N e latitude de 4°47'51,7"E se lê: 45 graus, 46 minutos, 24 segundos e 6 décimos Norte, 4 graus, 47 minutos, 51 segundos e 7 décimos Leste.
→ Ler uma carta náutica: a Nautisports aconselha
Na Nautisports, se você consultar nossa gamae deseja encontrar uma grande variedade de cartas náuticas, temos o que você precisa: carta Navicarte, ou cartas dos fundos marinhos. Você poderá encontrar a carta náutica que atenderá às suas necessidades de navegação.
Além disso, devido à composição das cartas náuticas em papel, a pasta plástica é um acessório impermeável indispensável para proteger sua carta náutica e carta SHOM de respingos de água.
Você pode consultar todos os detalhes, áreas cobertas, material e dimensões de uma carta acessando sua ficha de produto, na qual todas essas informações essenciais estão disponíveis.
