Comprender los símbolos gráficos
→ Saber leer y descifrar los símbolos de las cartas náuticas
Entender los símbolos de las cartas náuticas requiere un poco de práctica antes de zarpar. Saber leer una carta náutica y descifrar los símbolos que contiene te ahorrará muchos problemas a la hora de navegar, a pesar de que hoy en día la electrónica está cada vez más presente a bordo.
Para ayudarte a entender las cosas, una carta náutica proporciona información esencial, como la profundidad del agua, los obstáculos, las corrientes, las balizas y las zonas de peligro. De acuerdo con las normas de señalización marítima, facilita la orientación en el mar, reuniendo los datos esenciales.
Las tienen en cuenta las condiciones meteorológicas y oceánicas, incluidas las mareas, las corrientes, el estado de la mar y los peligros potenciales en su ruta.
La información representada y los símbolos utilizados en las cartas náuticas, incluidas las profundidades, los peligros y las características del fondo marino, están normalizados en todo el mundo. En Francia, el SHOM (Service Hydrographique et Océanographique de la Marine) vela por que las cartas francesas se ajusten a las normas internacionales.
Por tanto, es esencial conocer bien el entorno marino, así como los símbolos de las cartas náuticas, para poder planificar las navegaciones con total tranquilidad.
→ Uso de las cartas náuticas: nuestros consejos esenciales
Para leer un y comprender los símbolos de las cartas náuticas, debe consultar la nomenclatura de su carta e identificar la información que necesita: los colores de las zonas de profundidad, los números de las sondas y niveles, las letras y los símbolos y marcas.
A continuación te indicamos algunos pasos que debes seguir antes de empezar a descifrar tu carta.
➡️ Comprender los símbolos Aprende los símbolos antes de navegar.
➡️ Rosa de los vientos Utilízala para orientarte.
➡️ Cálculo de distancias Las distancias en las cartas náuticas se indican en millas náuticas, que son ligeramente más largas que las terrestres.
➡️ Mareas y corrientes Mareas y corrientes: consulte la información sobre mareas y corrientes para planificar su ruta con seguridad.
➡️ Actualizaciones Comprueba que tus mapas están actualizados, sobre todo antes de salir.
➡️ Chartplotter Utiliza un plotter o una aplicación GPS, como Savvy Navvy, para seguir tu posición en tiempo real.
➡️ Técnicas de navegación Combina mapas, GPS y observaciones visuales para una navegación segura.
→ Símbolos de las cartas: código de colores y marcas
Las cartas náuticas utilizan un código de colores para indicar las profundidades : azul para las aguas profundas, y colores como el verde, el amarillo y el marrón para las zonas poco profundas. Los accidentes terrestres aparecen en marrón, mientras que los acuáticos, en azul o verde. Los peligros para la navegación, como rocas o restos de naufragios, aparecen en negro o rojo.
Es fundamental consultar la leyenda para comprender bien los símbolos de las cartas náuticas y utilizar la información adicional (profundidades, mareas, corrientes) para navegar con seguridad. Los sistemas electrónicos pueden simplificar la lectura, pero una carta de papel de emergencia sigue siendo esencial.
Para ayudarle a elegir su carta náutica, ya sea un catálogo de tipo "Magento", de tipo "Categoría" o de tipo "Enlace", , un mapa del fondo marino o un , si navegas más al sur, ten en cuenta la actividad que realizas y la distancia de la costa en millas.
→ Los diferentes tipos de cartas náuticas de papel.
Existen 3 tipos de cartas náuticas:
▪️ Cartas amarillas (escala 1/25000 a 1/10000; uso: navegación costera).
▪️ Cartas rojas (escala: entre 1/60.000 y 1/40.000; uso: navegación de altura; distancia de la costa: 5 millas)
▪️ Cartas verdes (uso: travesías; escala: de 1:1.100.000 a 1:300.000; distancia de la costa: 10 millas)
En una carta náutica, se utilizan diferentes colores para distinguir las distintas zonas.
▪️ Blanco : son zonas de aguas profundas, es decir, aguas de más de 10 metros de profundidad.
▪️ Azul : son las zonas de aguas poco profundas, es decir, aguas de entre 0 y 10 metros de profundidad.
▪️ Verde : se trata de la zona denominada "foreshore", es decir, la franja de costa sumergida en marea alta, pero susceptible de emerger en marea baja.
▪️ Bistre (marrón): es simplemente el color que representa la tierra firme.
→ Los símbolos de las cartas náuticas en imágenes
Los símbolos de las cartas náuticas representan características y peligros marinos. La sonda de una carta náutica indica la profundidad del agua. Los faros y las balizas indican las zonas peligrosas.
Las rocas, los bancos de arena o el símbolo de pecio cartografiado, representado por círculos o una "X", señalan peligros potenciales. Los canales se indican mediante una línea de sondeo cartografiada y los símbolos de ancla muestran zonas seguras para echar el ancla.
Las boyas de navegación, identificadas por su forma, color e iluminación, marcan los canales y los peligros. La Organización Hidrográfica Internacional (OHI) normaliza estos símbolos cartográficos para garantizar la seguridad de la navegación. Las letras situadas debajo de las boyas también forman parte de los símbolos cartográficos e indican los colores de la boya :
▪️ B para Negro
▪️ W para Blanco
▪️ G para Verde
▪️ Y para Amarillo
▪️ R de Rojo

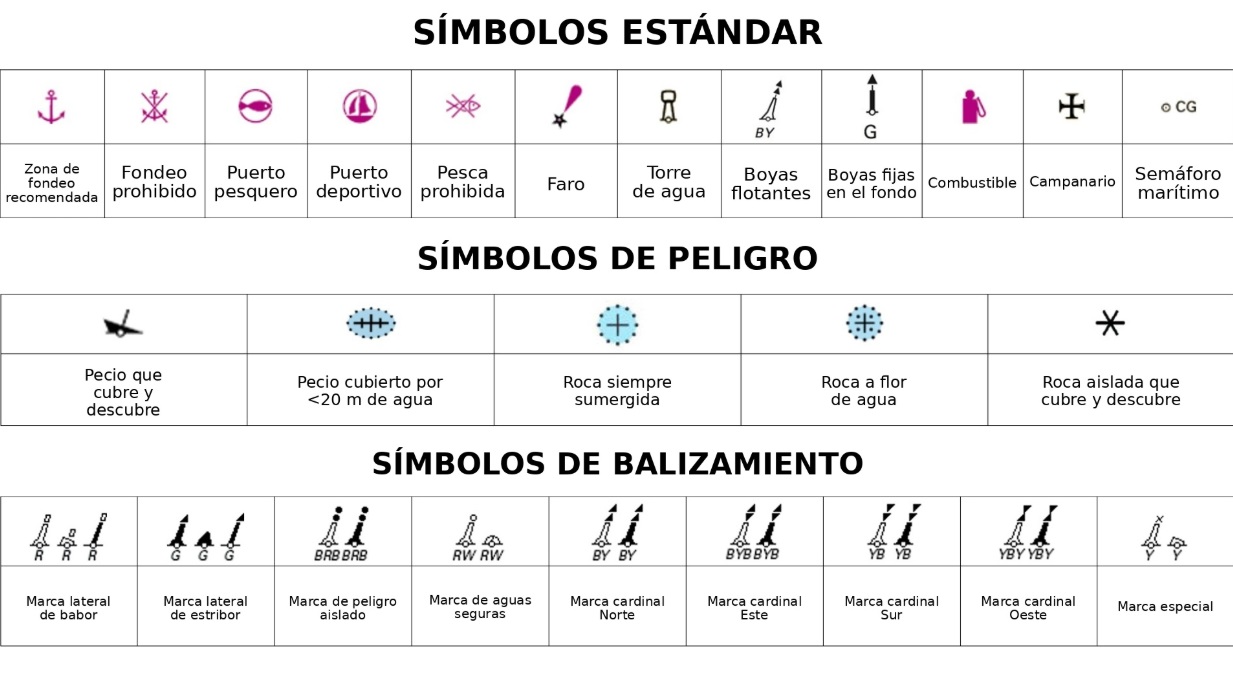

Aquí encontrará todos los símbolos de marcador siguientes:
Cómo leer y descifrar los principales símbolos de las cartas
Las cifras en cursiva de las cartas náuticas indican la profundidad mínima del agua en un punto determinado, medida a partir del nivel 0 correspondiente a la marea más baja para un coeficiente de 120. La primera cifra representa metros y la segunda decímetros.
Ejemplo: 23 significa una profundidad de 2,3 metros. Si la cifra está subrayada, indica una profundidad negativa, en la que el fondo se eleva por encima de la superficie durante la marea baja. Las cifras entre paréntesis indican un ligero desfase entre la posición real y la que aparece en la carta para evitar la sobrecarga de información.
Las letras mayúsculas de las cartas indican la naturaleza del fondo marino , con abreviaturas en inglés, como S para arena, M para lodo y R para roca. Cuando son minúsculas, estas letras describen la calidad del fondo marino, con "f" para fino o "h" para duro, por ejemplo.
Esta información es esencial para que los navegantes conozcan la profundidad y las características del fondo marino, especialmente útil para fondear o navegar en zonas poco profundas.
→ Símbolos de las cartas: la guía SHOM

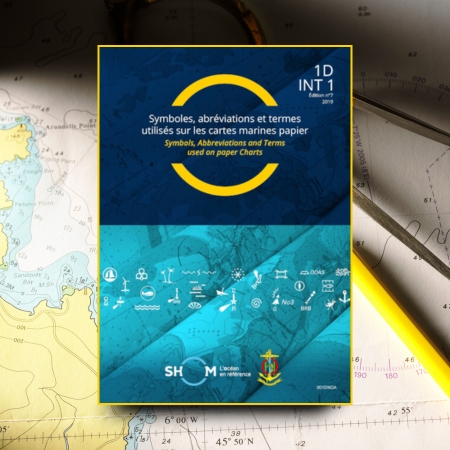

Le gustaría saberlo todo sobre los símbolos de las cartas ? 1D SH OM : Símbolos, abreviaturas y términos de las cartas es una guía esencial para entender los elementos que se encuentran en las cartas publicadas por SHOM.
Este libro de 1D SH OM reúne todos los símbolos, términos y abreviaturas utilizados para ayudarle a leer una carta náutica. Diseñado para ser accesible a nivel internacional, cada término está disponible en inglés y francés, lo que facilita la comprensión de las cartas náuticas, sea cual sea su contexto geográfico.
El libro está dividido en secciones temáticas: Generalidades, Topografía, Hidrografía, Ayudas a la Navegación y Servicios, y un índice alfabético de consulta rápida.
→ Tarjeta Shom 9999: para el examen de la licencia de navegación de altura

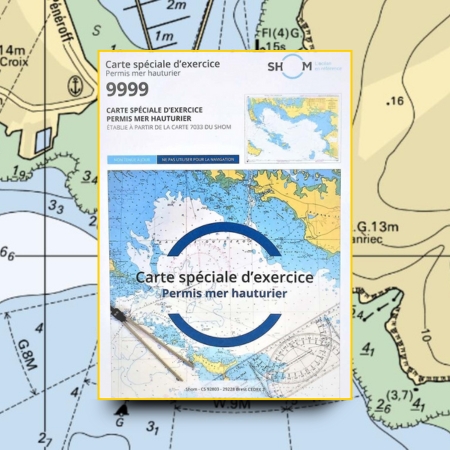

Te estás preparando para el examen del permiso de navegación? La tarjeta de licencia de navegación de altura 9999 es una tarjeta de práctica especialmente diseñada para preparar el examen de licencia de navegación de altura.
Permite a los candidatos practicar las pruebas teóricas y prácticas utilizando una brújula y una regla de navegación.
Se recomienda utilizar una carta SHOM 7033 para la navegación real. Para el examen se necesita una carta en blanco, de ahí la recomendación de adquirir dos: una para la práctica y otra para la prueba final.
Si se está preparando para obtener el permiso de navegación en alta mar, necesitará laLa carta Shom es una herramienta oficial necesaria para navegar en alta mar a más de 6 millas de un refugio.
Permite marcar posiciones, medir distancias y planificar rutas utilizando herramientas como un compás y una regla. Se puede utilizar en casa o en una escuela de navegación para practicar para el examen.
→ Cómo orientarse con los símbolos de las cartas náuticas?
Para orientarse en el mar, es fundamental saber leer los puntos de referencia básicos de una , como la escala, la latitud y la longitud. Así podrá interpretar con precisión su entorno en el mar y navegar con total seguridad.
➡️ La escala
La escala de un mapa suele estar situada en la parte inferior derecha o inferior izquierda del mapa. Corresponde al factor de reducción del mapa con respecto a la realidad. Por ejemplo, para una escala de 1/25.000 (también conocida como 1:25.000), 1 centímetro en el mapa corresponde a 25.000 centímetros en el mundo real, es decir, 250 metros.
➡️ Longitud y latitud
Las coordenadas geográficas se expresan en longitud (G) y latitud (L) en el sistema DMS (grados, minutos, segundos). 1 grado comprende 60 minutos, y 1 minuto 60 segundos, siendo 1 minuto equivalente a 1 milla náutica (1,852 km).
▪️ Longitud: Representada por líneas verticales (meridianos). Al este de Greenwich (0°), se anota X°E, y al oeste, X°W.
▪️ Latitud: Representada por líneas horizontales (paralelos). Al norte del ecuador, X°N, y al sur, X°S.
Ejemplo: Un punto con una longitud de 45°46'24,6 "N y una latitud de 4°47'51,7 "E se lee: 45 grados, 46 minutos, 24 segundos, 6 décimas Norte, 4 grados, 47 minutos, 51 segundos, 7 décimas Este.
→ Leer una carta náutica: Nautisports te aconseja.
En Nautisports, si navegas por nuestra gamay desea encontrar una amplia gama de cartas náuticas, tenemos justo lo que necesita: cartas Navicarte, cartas de fondos marinos. Podrá encontrar la carta marina que satisfaga sus necesidades de navegación.
Por último, debido a la forma en que están confeccionadas las cartas de papel, la funda de plástico es un accesorio impermeable esencial para proteger su carta náutica y su carta SHOM de las salpicaduras de agua.
Puede conocer todos los detalles, zonas cubiertas, material y dimensiones de una carta consultando su ficha de producto, que contiene toda esta información esencial.
